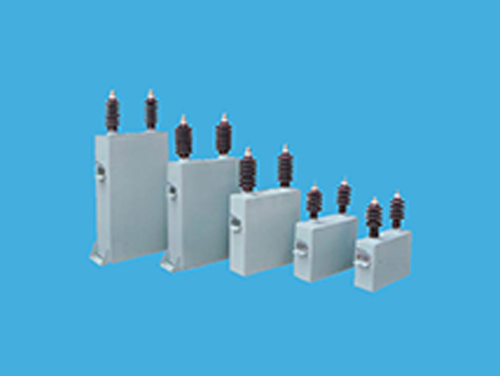

YBFM型高壓并聯電容器主要用于工頻（50HZ或60HZ）1千伏及以上交流電力系統中，提高功率因子，改善電網充分發電、供電設備的效率。
型號意義如下：
1.1系列代號B:表示并聯電容器 A:表示濾波電容器
1.2液體介質代號F:代表二芳基乙烷 A:表示芐基甲苯（適合寒冷低溫地區）
1.3固體介質代號M:表示全膜介質。
1.4設計代號R:表示放電電阻 r:表示內熔絲 H:表示集合式
1.5第一特征代號（額定電壓）：表示額定電壓kV
1.6第二特征代號（額定容量）：表示額定容量kvar
1.7第三特征代號（相數）1：代表單相， 3：代表三相
1.8尾號W：表示戶外式（無尾注號表示戶內式），h：表示橫放，G：表示高原型
2主要性能描述
2.1電容器安裝運行地區環境溫度范圍， -45℃~55℃、海拔高度不超過2000米。對安裝地點海拔高度超過2000米的電容器，訂貨時應特別加以說明。
2.2電容器極間介質應能承受下列二中試驗電壓之一，歷時10秒。
a.工頻交流電壓：Ut(～)=2.15Un
b.直流電壓Ut(-)=4.3Un
2.3電容器端子與外殼的絕緣水平應能承受下表所列的試驗電壓。
|
絕緣等級（kV） |
電容器 額定電壓 （kV） |
絕緣水平（Kv） |
||
|
工頻試驗電壓，min |
雷電沖擊試驗電壓 |
|||
|
一般 |
淋雨 |
1.2～5/50μs、峰值 |
||
|
3 |
3.15 |
25 |
18 |
40 |
|
6 |
6.6/√3，6.3 |
30 |
23 |
60 |
|
10 |
10.5，11，6.6/√3 |
42 |
30 |
75 |
|
20 |
19，20 |
65 |
50 |
125 |
2.4電容器具有下表所示的工頻穩態過電壓能力
|
工頻過電壓 |
最大持續時間 |
說明 |
|
1.10Un |
每24小時中8小時 |
指長期工作電壓的最高值應不超過1.10Un |
|
1.15Un |
每24小時中30分鐘 |
系統電壓調整與波動 |
|
1.20Un |
5分鐘 |
輕負荷時電壓升高 |
|
1.30Un |
1分鐘 |
輕負荷時電壓升高 |
注：為了延長電容器的使用壽命，電容器應經常維持在額定電壓下運行。
2.5電容器能承受第一個峰值不超過2.2Un持續1/2周期的過渡過電壓。
2.6電容器允許在由于電壓升高及高次諧波造成的有效值為1.31Un的穩定過電流下運行，對于電容器具有最大正偏差的電容器，這個過電流允許達到1.43Un。
2.7電容器的實測電容值與額定值之差不超過額定值的0～+3%，三相電容器中任何兩線路端子間測得最大值與最小電容值之比應不大于1.06。
2.8電容器在工頻額定電壓下，溫度為20℃時的損耗角正切值（tgδ）≤0.0003
注:內部裝有放電電阻或熔絲的電容器,<, /SPAN>其損耗角正切值允許增加0.0001
2.9內置放電電阻的電容器,與電源斷開后,能在5秒內由額
