SYDMQC型低壓電動機就地補償裝置主要用于0.4kV ~ 1.2kV、50Hz 配電系統中，對單臺三相異步電動機和變壓器等感性負載進行無功就地補償，達到提高其功率因數、改善電壓質量、降低線路損耗、增加出力、節約電能之目的。

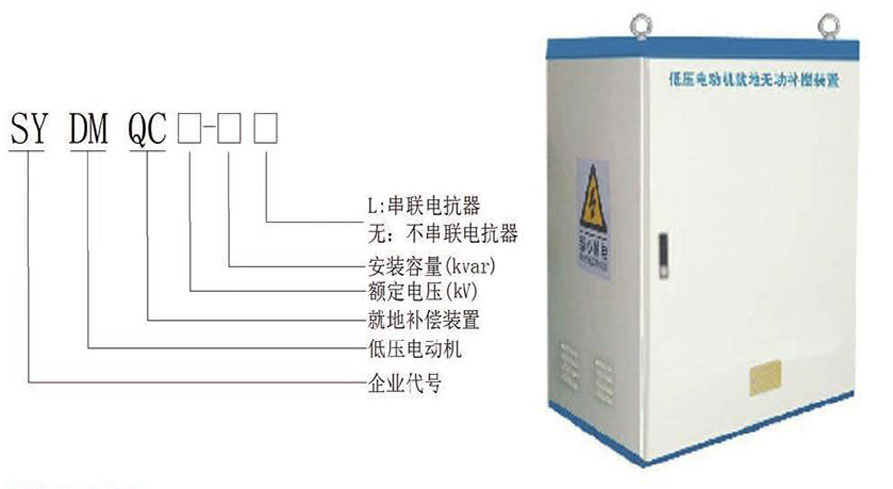

型號說明及圖片
就地補償作用
>可減少供電電網、配電變壓器、低壓配電線路的負荷電流>可減少配電線路的導線截面和企業配電變壓器的容量
>可減少企業配網的有功功率損耗
>補償點的無功經濟當量最大，因而降損效果更好
>可降低電動機的起動電流
>可提升電動機的端電壓，提高電動機的效率
注意事項
>防止電容器從電網中斷開后電動機產生自激現象>防止電動機產生自激的電容器容量可按下式選用: QC≤0. 93UIo
>防止過電壓。電動機采用就地補償后，將引起線路穩態電壓的升高
>防止系統諧波的影響
功能特點
>用自愈性的并聯電容器，具有損耗低、溫升低、自愈能力強等特點，提高產品的使用可靠性和壽命
>自放電特性
>電容器內具有短路保護功能，不會因電容器的故障引起電動機停機
>具有短路和過流保護功能
>體積小，重量輕，安裝方便，維護簡單
>補償設備隨電動機的起動而投入，隨電動機的停止而切除
>投資少，短期內便可從電費中收回投資
使用效益
>提高電動機的功率因數
>減少線損、變損
>降低變壓器的視在功率
>減少線路電流，可減少導線截面積
>減小電壓損失，改善供電電壓質量，減少電動機起動電流，提高電動機本身運行的經濟性
安裝使用條件
>海拔: 2000米及以下
>環境溫度: -40C~ +45C
>濕度:小于85%
>安裝地點:應無劇烈振動，無腐蝕性氣體，無較強熱源，應在干燥通風的室內
技術參數
>額定電壓: 0.4 kV ~1.2kV
>額定容量: 1 ~100 kvar
>損耗角正切值:低于0. 05%
>電容偏差: 0~+10 %
>絕緣強度:端子與外殼間，工頻電壓3 kV，1min
>允許過電壓: 1.1 倍額定電壓下，長期運行
>允許過電流: 1.3 倍額定電流下，長期運行
