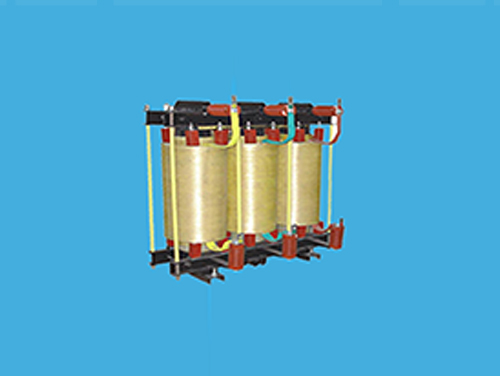

SYCKSG型干式鐵芯串聯電抗器適用于10KV（6KV）無功補償裝置中，與并聯電容器相串聯，抑制流過電容器的諧波電流和限制電容器合閘涌流，從面保證電容器的安全運行和減少電容器合閘對電網的沖擊。

1、功能特點：

● 采用干式鐵芯結構，無電磁污染，無油污污染，阻燃性能好

● 電抗器整體結構簡單，體積小，免維護，便于柜內安裝

● 線圈采用玻璃絲包扁銅線繞制，層間用環氧絕緣構件隔離，整體采用環氧樹脂澆注，具有優良的散熱性能，絕緣性能好，機械強度高，動熱穩定性好。

● 鐵芯對地間加裝標準絕緣支柱，可靠保證了對地絕緣。

● 電感值準確，溫升留有合理的余量。

2、技術參數：

（1）、過電壓：電抗器能在工頻加諧波電壓峰值為3√2UM下運行。

（2）、過電流：電抗器有在工頻電流為1.35倍額定電流的最大工作電流下連續運行。電抗器能在三次和五次諧波電流含量均不大于35%，總電流有效值不大于1.2倍額定電流的情況下連續運行。

（3）、干式鐵芯電抗器能承受25倍額定電流的最大短時電流的作用。

（4）、在工頻額定電流下電抗值數允許偏差0～+15%。

（5）、三相電抗器每相電抗值不超過三相平均值的±4%。

（6）、在額定電流下，其電抗值的允許偏差為0～±5%。

（7）、聲級

   在額定電流下，三相或單相電抗器的聲級水平不超過下表：

（8）、總損耗：≤0.012W/kvar

額定熱穩定電流：31.5kA  (4s)

繞組絕緣水平：

額定1.2/50ms全波沖擊耐壓：75kV（峰值）

額定截波沖擊耐壓：85kV（峰值）

額定工頻1min耐壓：42kV（有效值）

絕緣等級：F級
