產品簡介
       MNS是本公司從ABB引進的最先進的低壓開關柜技術，是ABB全球化的標準，MNS在全球已有40年的歷史，MNS產品不斷升級，本公司引進的MNS3.0是最新技術，它具有運行更可靠、結構更緊湊、操作維護更方便、完善的智能化系統等特點，適用于所有發電、配電和電力使用的場合，如:電力系統、石油化工、公用事業、建筑物、住宅、污水處理、船舶、鉆井平臺及工礦企業等。
       本裝置符合GB7251.1《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》國家專業標準、并符合IEC439-1、VDE0660第五部分等國際專業標準。

技術參數
1、周圍空氣溫度不高于+40C,并且24h內其平均溫度不高于+35C,周圍空氣溫度不低于-5°C。
2、大氣條件:空氣清潔，相對濕度在最高溫度為+40C時不超過50%,在較低溫度時允許有較高的相對濕度，例如+209C時為90%。
3、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
4、開關柜適應于以下溫度的運輸和儲存過程: - -25°C~ +55C,在短時間內(不超過24h )不超過+70°C。
5、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
6、當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

產品優勢
1、MNS型低壓開關柜的基本柜架為組合式裝配結構，柜架的全部結構件都經過鍍鋅處理，通過自攻鎖緊或8.8級螺釘緊固互相連接成基本柜架。
2、PC柜分成四個隔室:水平母線室，功能單元隔室，電纜隔室,控制回路隔室，抽出式MCC柜分成三個隔室:水平母線室，功能單元隔室，電纜隔室。裝置的各功能室相互隔離，各室的作用相對獨立。
3、柜內安裝的斷路器均能在關門的狀態下實現柜外手動操作，觀察斷路器的分合狀態和根據操作機構與門的位置關系，判斷斷路器在試驗位置還是在工作位置。
4、抽出式MCC有單面操作機構和雙面操作兩種機構。
5、抽出式MCC有五種標準尺寸的抽屜:分別為: 8E/4,8E/2,8E, 16E ,24E
6、五種標準尺寸的抽屜，一般有 16個二次隔離觸頭引出，如果需要，除8E/4外， 其他四種抽屜可增加到32個。
7、通過機械聯鎖裝置的操作程序，只有當主回路和輔助回路全部斷開的狀態下才能移動抽屜，機械聯鎖裝置使抽屜具有移動位置、分斷位置和分離位置，并用相應的符號標志出來。
8、水平主母線采用安裝于柜后獨立的母線隔室中，它有兩個可選擇的安裝位置，即柜高的1/3或2/3處， 母線可按需要裝于上部或下部。
9、電纜隔室可使電纜上下進出均十分方便。 基本技術參數

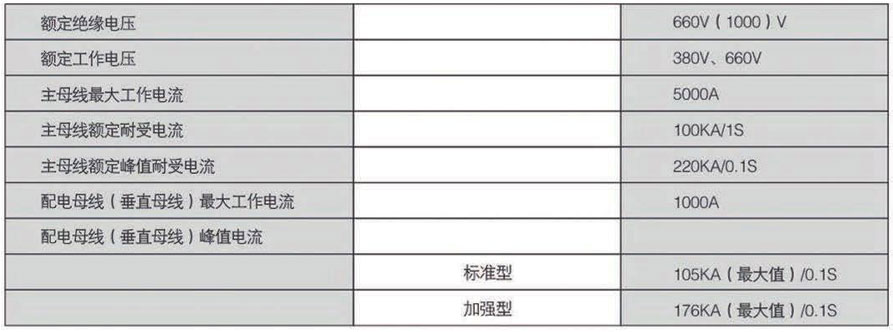

一、電氣性能

二、防護等級
符合IEC529、DIN40050標準
IP30對大于φ 2.5mm固體防護
IP40對大于φ 1.0mm固體防護
IP54對塵埃和任意方向噴濺作防護
(訂購IP54防護等級時應與制造廠協商)
典型運用案例

柜體結構

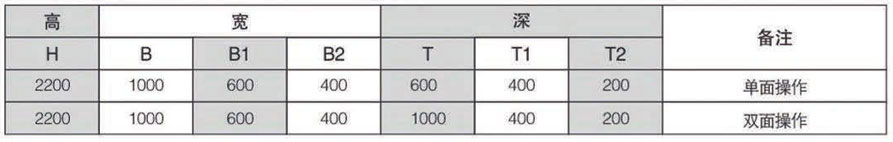

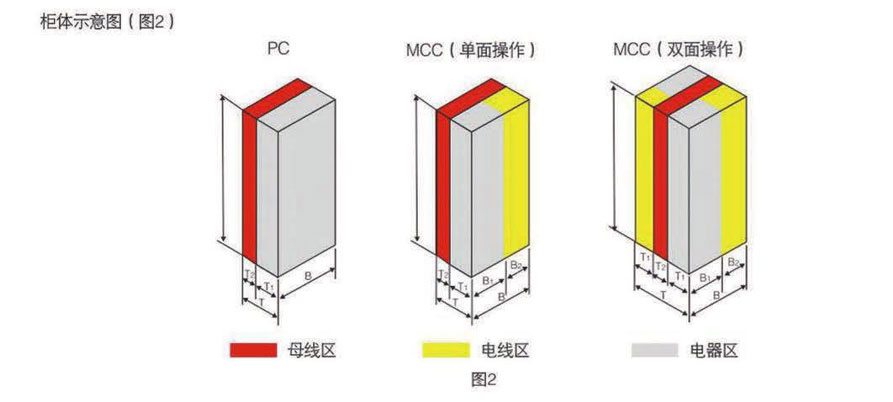

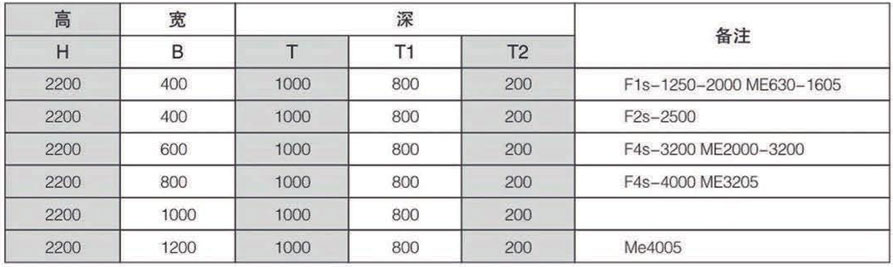

開關柜柜體基本結構是由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。四周門板，側板則作高壓靜電噴塑。柜體基本尺寸見圖2,表1、表2。
1、動力配電中心柜(PC) :可采用Emax，MT ,3WN,AH,ME系列等斷路器。
2、電動機控制中心柜(MCC) :由大小抽屜組裝而成，各回路主開關采用高分斷塑殼式斷路器或旋轉式帶熔斷器的負荷開關。功率因數自動補償柜(帶有手動、自動及遠程功率因數補償裝置)

B、電動機控制中心(MCC )柜

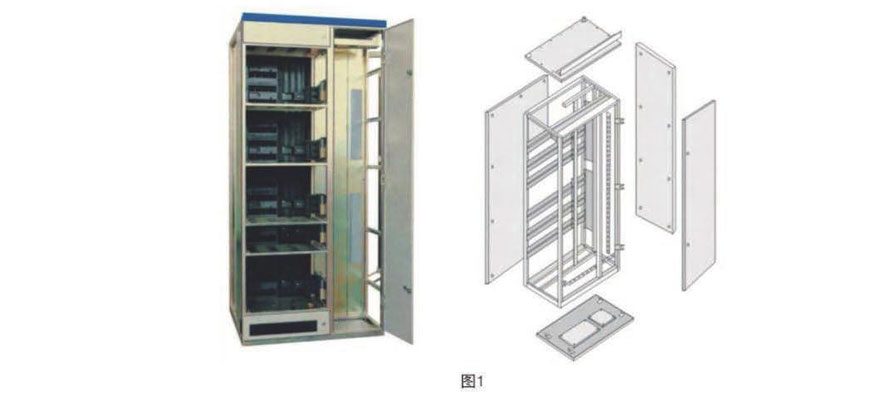

C、型型材組成的柜架結構(圖1)

抽屜類型
有五種標準尺寸,都是以8E ( 200m )高度為基準: :
1、8E/4: 在8E高度空間組裝4個抽屜單元。
2、8E/2: 在8E高度空間組裝2個抽屜單元。
3、8E:在8E高度空間組裝1個抽屜單元。
4、16E: 在16E ( 400m )高度空間組裝1個抽屜單元。
5、24E:在24E ( 600m )高度空間組裝1個抽屜單元。

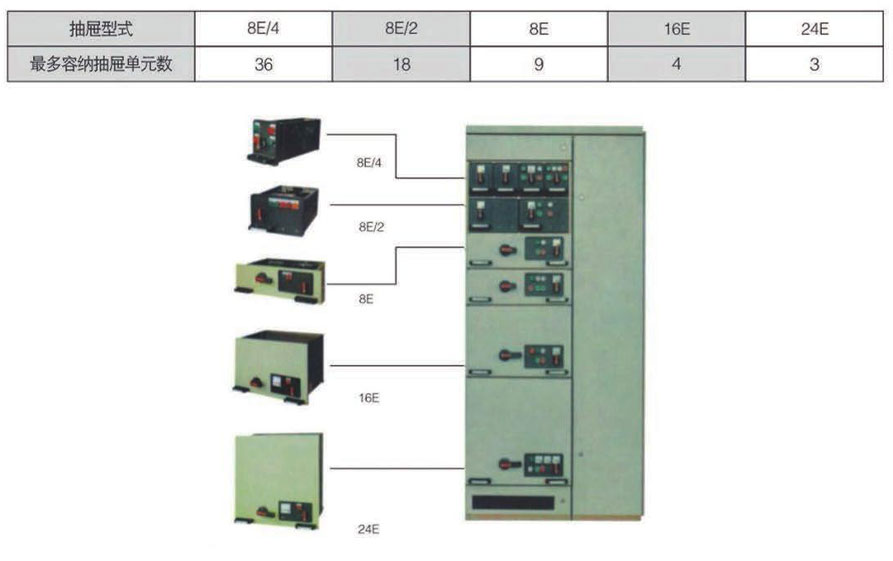

五種抽屜單元可在一個柜體中作單一 -組裝， 也可用作混合組裝。一一個柜體中作單一-組裝時最多 容納抽屜單元數見下表。

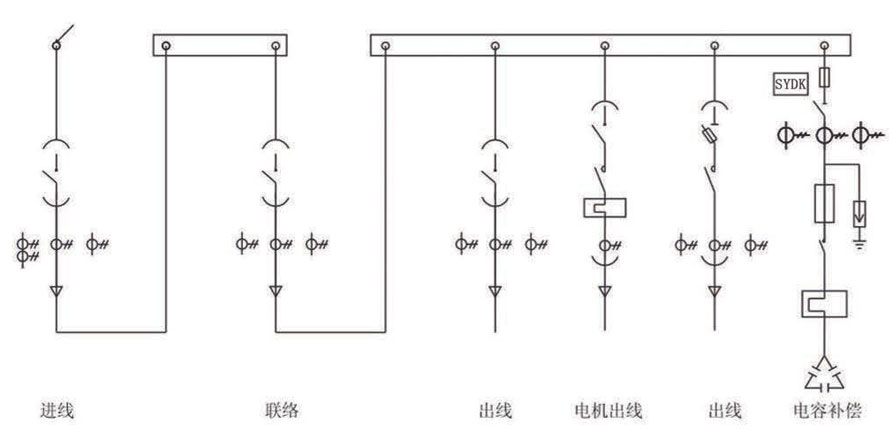

一次方案的排列組合
1、功能單元隔室的總高為72E。
2、在同- -臺裝置中，功能單元的一般排列規律是:小功能單元在上、大功能單元在下。
3、8E/4抽屜為4個組成一-個8E安裝單元， 8E/2抽屜為2個組成一-個8E安裝單元，或2個8E/4抽屜和1個8E/2抽屜組成一一個8E安裝單元。
4、方案中所畫的電流互感器為本方案中最多安裝數量，在實際使用中，可按系統需要減少或不裝。
5、裝置的深度有600mm ( MCC單面操作柜)和1000mm (PC和MCC雙面操作柜)二種，推薦PC和MCC分開排列使用。當使用分斷式功能板時，可允許PC和MCC混合裝配在同一臺柜中。
6、當PC與MCC二種裝置相鄰排列時，則:
(1)當MCC雙面柜(或600深度的MCC單面柜)與PC柜相鄰排列時，在二柜之間必須加轉接柜(其寬度為400mm)。
(2)將單面操作的MCC加深到1000mm時，則可以不加轉接柜。

安裝、使用、維修

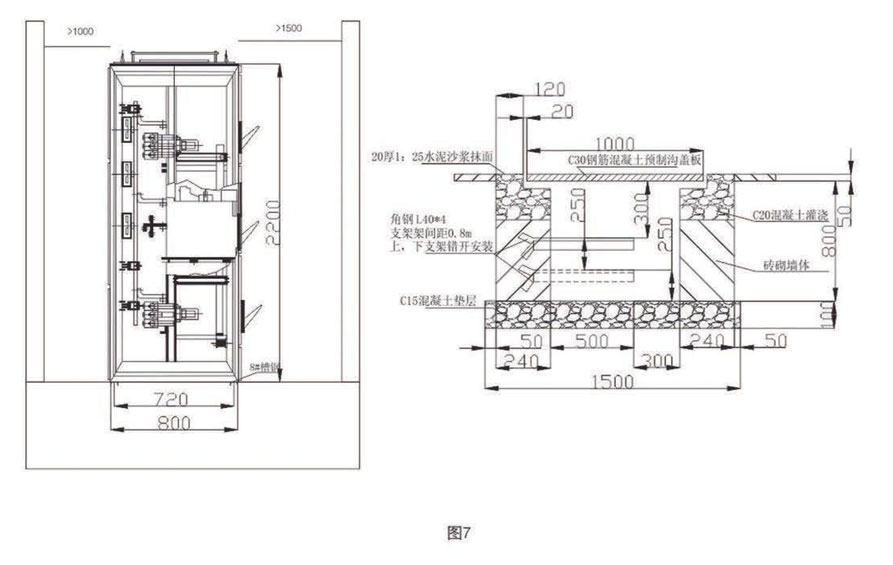

1、安裝參考圖見圖7。
2、當裝置運抵目的地后，首先應檢查包裝箱是否完整，若裝置不立即安裝，應存放在干燥清潔之處。
3、裝置推薦為離墻安裝式，也可以靠墻安裝，安裝基礎平面要求平整，基礎槽鋼水平誤差為1/1000，總長偏差3mm。

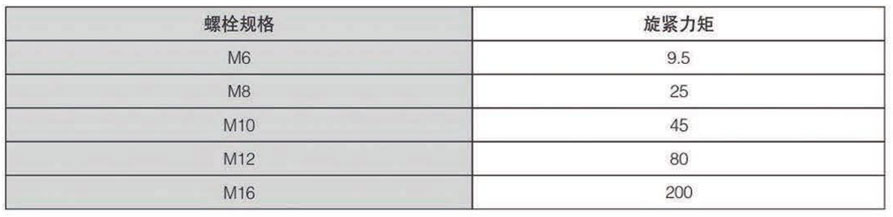

4、所有導電部分的螺栓固定方式推薦使用8級和張緊墊圈，其旋緊力矩推薦值見下表。
5、MCC方案附件供應的電纜頭護套和一-定數量的二次回路用的銅接頭。( 為適應銅接頭的冷壓加工，二次電纜推薦使用多芯軟線)
6、接好電纜后，裝置底部應封閉，以防止小動物爬入柜內造成短路事故。
7、裝置在安裝或調整后，在投入運行前，需進行下列各項檢查和試驗:
(1)檢查裝置內安裝的電器設備和控制接線是否符合工廠的圖紙要求。
(2)用手動操作各種開關，應操作靈活，無異常和卡滯現象。
(3)檢查機械聯鎖機構，電氣聯鎖裝置的動作是否正確可靠，應符合系統要求。
(4)檢查主電路和控制回路的絕緣電阻是否符合規定要求。

(5)檢查裝置內所安裝的電氣設備接觸是否良好，是否符合該電器本身的技術條件。
(6)檢查裝置內部有無異物及各部件的安裝螺釘是否有松動現象出現。
8、抽出式MCC操作須知:
(1)抽屜底部正確進入導向件后，才能向柜內推動，否則將會發生損壞抽屜或拉不出等不良現象。
(2) 8E/4和8E/2抽屜面板上的符號標志和作用見圖4，圖中從分斷位置“O”到工作位置“I"箭頭表示為:先將操作手柄向里推進后再將手柄從“O”旋轉到“I” 即可，返回時不須推動，只要將手柄"I”旋向“O”，放手后，手柄自動彈出。
(3) 8E- -24E抽屜面板上的符號標志和作用見圖5，當手柄到達工作位置時，機構對主開關解除機械閉鎖，這時主開關可以合閘和分閘操作，但是，當主開關合閘后，聯鎖機構的手柄就不能操作。在符合標志的右下角門上有一-塑料小蓋，這是門的解鎖機構，操作過程如下:當抽屜在工作位置時，如果要開門，則先將小蓋拔出，然后用螺絲刀插入孔內向下移動鎖扣即可開門，開門后務必將塑料小蓋蓋上，否則將破壞原有的防護等級。
裝置的運輸和存放
1、裝置不許傾翻和遭受劇烈震動。
2、裝置在拆箱后吊裝時應使用運輸角板，二根鋼絲繩的夾角應≤120°，如用鏟車，滾棍或撬棒均不允許直接在裝置的底架上進行。
3、裝置在安裝就位時如要小距離移動位置，則可在底架的四個角上撬動。
4、在裝置內不許隨意拆卸電器產品和零部件。
5、應防止雨淋受潮，環境溫度按本樣本的有關規定。產品的成套性開關柜附有裝箱單，產品合格證，產品使用說明書及必要的圖紙，隨機附件有]鑰匙以及根據配套清單所提供的備品備件等。柜體尺寸圖和安裝示意圖(圖7 )

訂貨須知
1、產品的全型號包括主電路方案號和輔助電路方案號;
2、主電路系統組合順序圖;
3、輔助電路電氣原理圖;
4、柜內元器件清單;
5、電路中電壓、電流、時間等整定參數;
6、與產品正常使用不符的其它特殊要求。

開關柜類型

A、動力配電中心(PC)柜
