我公司設計了單元模塊式結構的無功補償、濾波模塊，組裝與拆卸靈活，維修維護更方便。每個無功補償、濾波模塊由電容器、電抗器、投切開關、熔斷器組及其附件組成，集中裝配在一個小的安裝結構內，形成一一個單元模塊， 幾個單元模塊可像搭積木-樣組合并安裝到同一個柜內，從而可拼裝成不同容量的無功補償、濾波裝置，這種結構稱為單元模塊式結構。單元模塊式結構具有結構緊湊、整潔美觀、易于集約化生產，組裝快捷方便，便于維修維護等優點，其優越性是傳統結構所無法比擬的。

可安裝于GCS、GGD、 MNS、 GCK等多種柜型的柜體內，安裝方式簡單方便。

>在工程設計中更適合與開關柜成套廠家配套。
>多個單元模塊可任意組合安裝于同一柜體內，方便實現所需功能，以適應不同負荷的需要。
>單柜總?cè)萘勘葌鹘y(tǒng)安裝結構至少增加一倍以上，且增減容量只需加減單元模塊即可，簡單、靈活、便捷。

>有三種電容器投切開關供選配，組裝方便，結構緊湊，布局新穎合理。
>垂 直母線系統帶低壓熔斷器保護，安全性高。母排安裝無需打孔，配套母線夾安裝。
>根 據系統諧波含量選擇串聯電抗器的無功補償單元模塊，可抑制諧波，保護電容器，防止諧振,減少諧波污染。
>當注 入系統的高次諧波電流超過國家標準限值時，需要治理諧波，可選擇具有濾波功能的單元模塊，濾波電容器與濾波電抗器串聯形成的低阻抗LC濾波通道，以達到濾除諧波電流，減少諧波電流對電網系統的影響，降低系統電壓畸變率的目的。同時向負載側提供容性的基波無功功率，提高系統功率因數。
>在三相不平衡系統中， 可選擇分相補償、濾波單元模塊，以改善不平衡性。

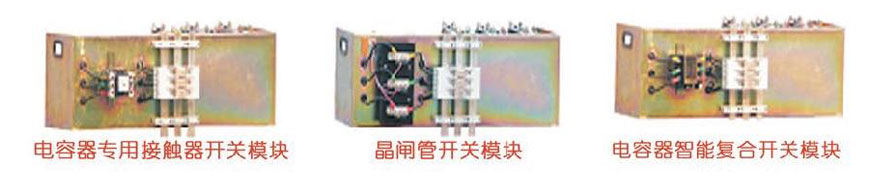

三種投切開關的特點

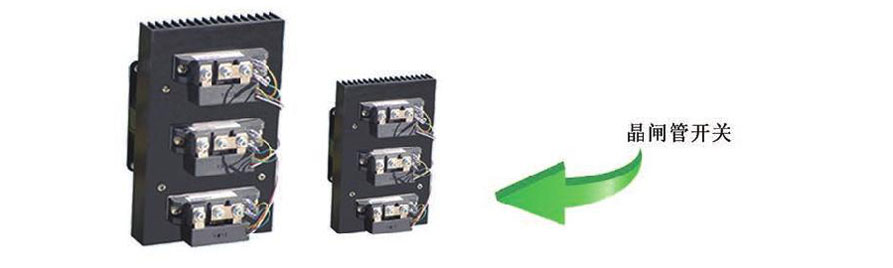

>SYWK型晶閘管開關是接受觸發信號對電容器進行快速投切的電子型功率器件，由反并聯的可控硅模塊、散熱片、風扇、過零觸發模塊及保護器件等組成，投切電容器時先經過過零觸發模塊采樣，當晶閘管兩端電壓在2~6V時投入電容器，產生的合閘涌流僅為電容器額定電流的1.5~1.7倍,避免了全電壓下投入電容器對開關及電容器的損壞。

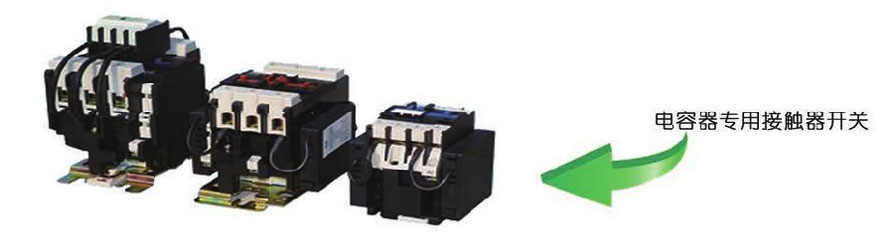

>SYCR系列電容器專用按觸器，專用于交流50Hz (60Hz) ，額定工作電壓400V的無功功率補償裝置中接通和分?jǐn)嚯娙萜�。其主觸頭采用具有非線性電阻特征的合金(這種非線性材料在溫度升高時電阻.上升極快，可有效的抑制涌流;這種材料在正常I作時的電阻很小，損耗很低)觸頭能夠有效抑制電容器在投入瞬間所產生的涌流。

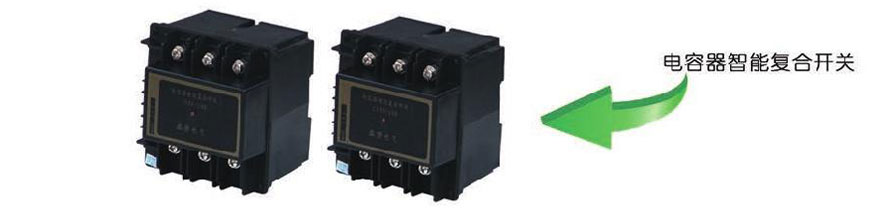

>SYZF型電容器智能復合開關是低壓無功補償裝置中電容器投切、運行工作的-種智能化開關器件，屬高新技術產品。應用微電腦邏輯程序控制技術，配以原裝進口大功率、高耐壓可控硅作為瞬間通斷的開關元件，由磁保持繼電器大容量觸點承載電容器在線通流運行;保證過零投切、無涌流、觸點不燒結、能耗小、不發熱、不產生諧波污染;實現電容器平滑投切，延長使用壽命,提高電能質量;同時開關具有缺相保護、失壓保護、空載保護與自診斷故障保護功能。

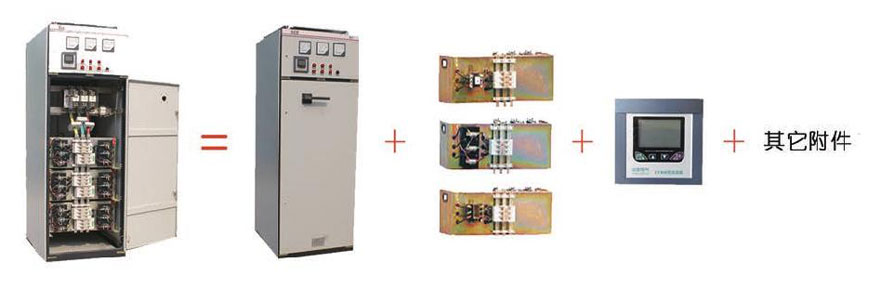

模塊化組裝示意圖

使用環境
>環境溫度范圍為40C ~ +45C
>相對 濕度不超過95%
>海拔高度不超過2000米(超過2000米的采用高原型器件)
>周圍介質無爆炸及易燃危險品，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃
>安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5°

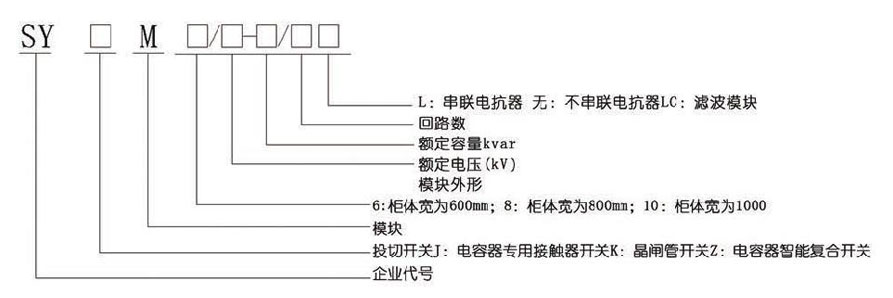

型號說明

技術參數
>額定電壓: 0.4~ 1. 2kV
>配電柜內部溫度限制: 24小時平均溫度+45C 以內
>防護等級:模塊IP00
>冷卻方式:自冷/強迫風冷
>抑制 諧波的單元模塊電抗率: 4. 5% ~ 7%   12%~ 14%
>濾除諧波的單元模塊濾波次數: 5次、7次、11次，濾除率可達到75%
