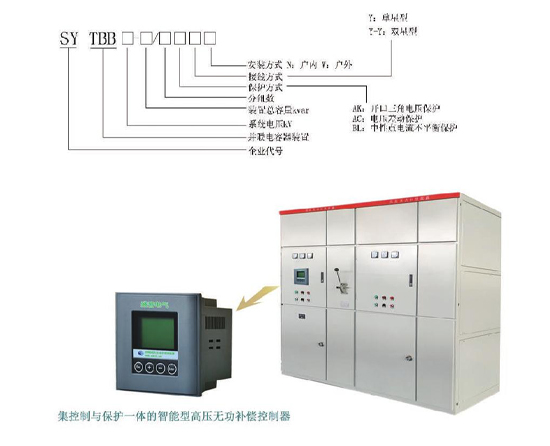

型號說明及圖片

特殊的保護功能
>電容器的保護:電容器內部帶有過熱熔絲，溫度過高時熔斷;每-相電容器外部裝有噴逐式熔斷器，過流一定值時熔斷，起到保護作用。
>電抗器的保護:當電能質量參數與設計不相符時電抗器溫度會升高，電抗器每-相繞組上都有一只溫度傳感器，傳感器會將信號傳回控制器，控制器停止該組電容器運行并發出報警。
>能抵抗嚴 重的諧波干擾，不會出現控制電壓誤判并引起誤動作。
>具有動態自檢功能，控制器內部控制參數出錯以及非嚴重性故障均可報警并閉鎖。
>當出現電網電壓過高或過低時，自動切除電容器后報警并閉鎖，故障消失后可自動恢復工作。
>裝置具備上電保護、掉電保護、過壓保護、欠壓保護、欠流保護、過流保護等多種保護功能。
>實時檢測系統諧波情況，當諧波超標時立即切除電容器，防止諧振發生引發事故，同時發出報警信號。
>具有兩相電流差保護和開口三角電壓保護功能。每組電容器故障時切除并閉鎖該組電容器，其它電容器組正常運行。兩相電流差保護為過電流保護，分兩段，一段為無時 限速段保護，二段為延時保護，動作時間為0. 3S~1S。開口三角電壓保護為不平衡電壓保護，分兩段，-段為無時限速段保護，二段為延時保護，動作時間為0. 1S~0. 2S。

技術參數
>額定電壓: 3kV ~ 35kV
>串聯電抗器電抗率: 1%， 4.5~6%， 12~ 13%
>額定 頻率: 50Hz
>相數: 3相

結構與功能特點
>戶內:標準配置是由-臺含控制部分的高壓電容電抗柜和若干高壓電容電抗柜組合而成。含控制部分的高壓電容電抗柜由避雷器、高壓隔離開關、電流互感器、電容器、電抗器、投切開關、放電線圈、噴逐式熔斷器、控制器等組成。高壓電容電抗柜由電容器、電抗器、投切開關、電流互感器、噴逐式熔斷器和放電線圈等器件組成，具有獨立的保護及手動操作功能。每臺含控制部分的高壓電容電抗柜有一個控制室，起到測量、保護及手動投切電容器的作用。
>戶外:框架?chē)鷻谑浇Y(jié)構，即可拆式網門護欄在電容器組和電抗器等設備的四周，圍欄和設備間留有檢修通道。
>噴逐式熔斷器與電容器串聯，當該電容器內部有部分串聯段(50%~70%)擊穿時，熔斷器動作，將該臺故障電容器迅速?gòu)碾娙萜鹘M切除，有效防止故障擴大。

>放電線圈并聯在電容器回路，當電容器組從電源退出運行后，能使電容器上的剩余電壓在5分鐘內自額定電壓峰值降至50V以下。
>氧化鋅避雷器并接在主線路上，以限制投切電容器組所引起的操作過電壓。
>串聯電抗器串接在電容器回路中，以限制投切電容器組中的高次諧波，降低合閘涌流。串聯電抗器的電抗率僅對于限制合閘涌流的選用0.1%~1%，對于限制5次以上的諧波，選用4. 5%-6%，對于限制3次以上諧波，選用12%~13%。 可選擇鐵芯電抗器或空芯電抗器。結構設計合理，熱、動穩定性好，柜式的帶電顯示器主要用來顯示裝置的帶電狀態，裝置具有強制閉鎖功能;室外裝置有圍欄，確保運行和維護人員安全。
>對于裝置的外形尺寸、顏色及進線方式，可根據用戶要求進行設計。
>SYGK型高壓無功補償控制器是根據國家DL/T604-2006行業標準而設計的，本控制器以高質量的MCU為核心，采用交流電壓電流采樣FFT分析技術，128 x 64點陣液晶中英顯示。該控制器功能完善，外觀合理美觀。適用范圍廣(660V~110KV), CT (X/5或X/1)， 具有過壓、欠壓、過流、諧波、過溫、電壓開口三角、電容器過流等多種保護功能，且多種電容編程方式。具有超強的抗干擾能力。廣泛用于高壓無功補償、諧波治理等各種場所，是國內目前先進可靠的高壓無功補償控制器。有RS232/485通信接口,標準Modbus通信協議，可聯網遠程修改各種參數，可遠程遙控投切電容器，實現“四遙”功能且集成電壓開口三角保護，電容器過流等保護。

性能指標

使用環境
>環境溫度: -45C ~ +55C
>相對濕度:不超過85%
>大氣壓力: 80 ~110kPa
>使用地點不允許有爆炸危險的介質，周?chē)�介質中不應含有腐蝕性金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽汲有嚴重的霉菌存在
>使用地點應具有防御雨、雪、風、沙的措施
>貯存溫度: - 35C ~ +85C，在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作
>戶內或戶外

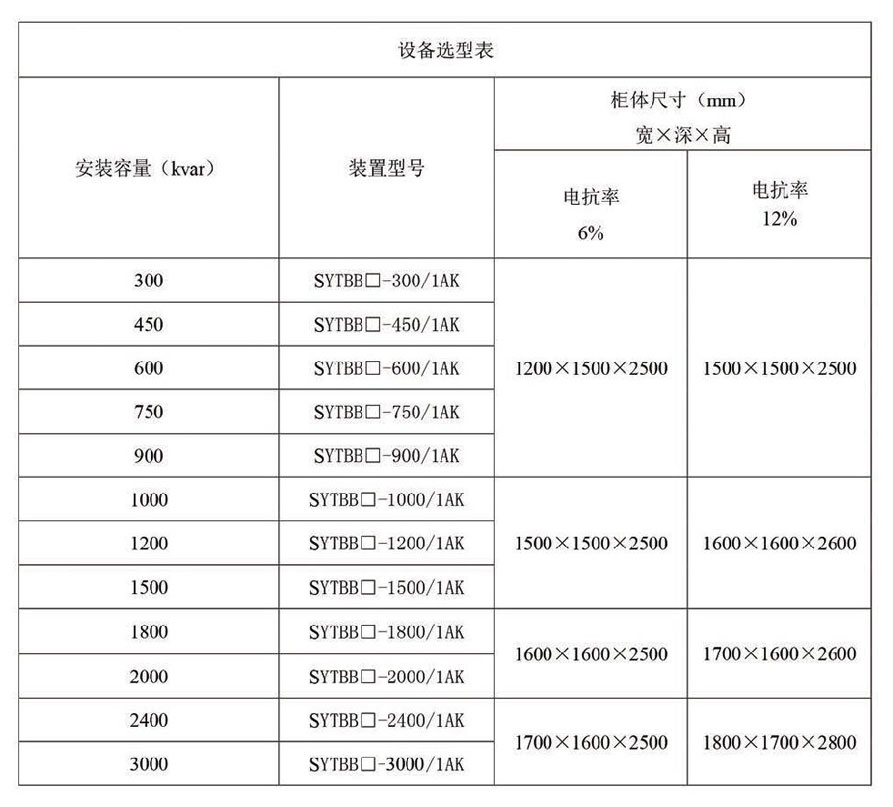

設備選型表
